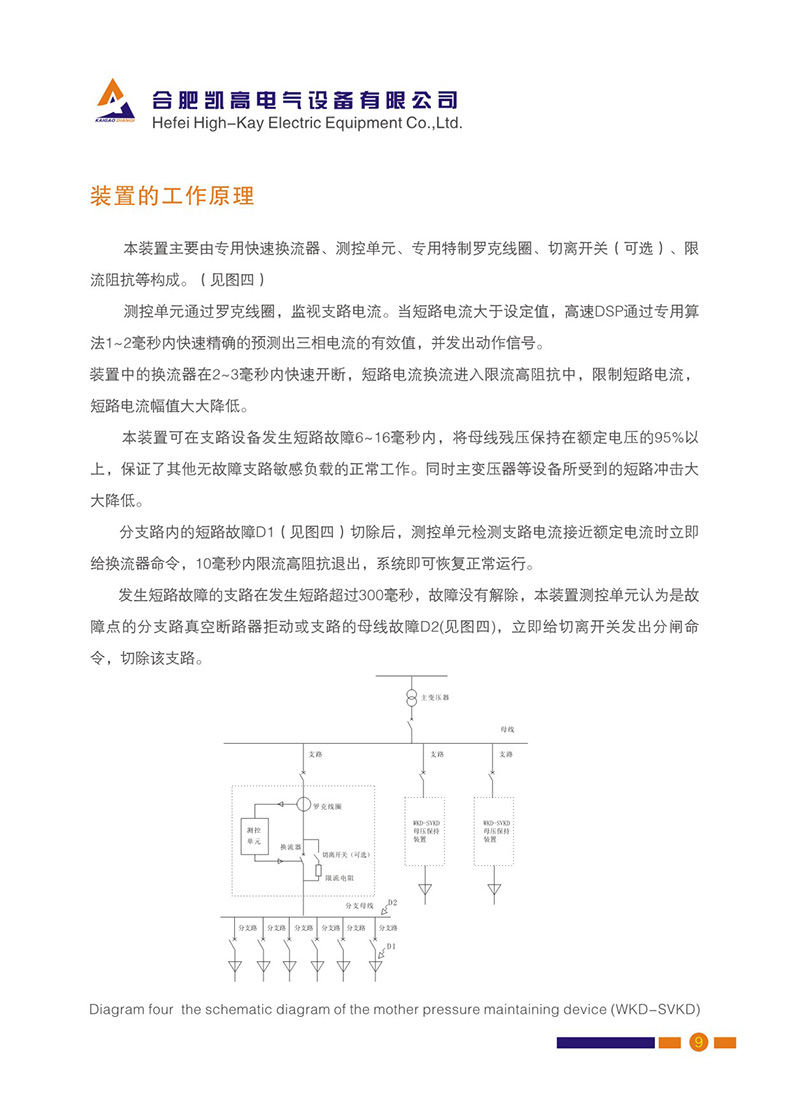

本裝置主要由專用快速換流器、測控單元、專用特制羅克線圈、切離開關（可選）、限流阻抗等構成。

測控單元通過羅克線圈、監視支路電流。當短路電流大于設定值，高速DSP通過專用算法1-2毫秒內快速精確的預測出三相電流的有效值，并發出動作信號。

裝置中的換流器2-3毫秒內快速開斷，短路電流換流進入限流高阻抗中，限制短路電流，短路電流幅值大大降低。
